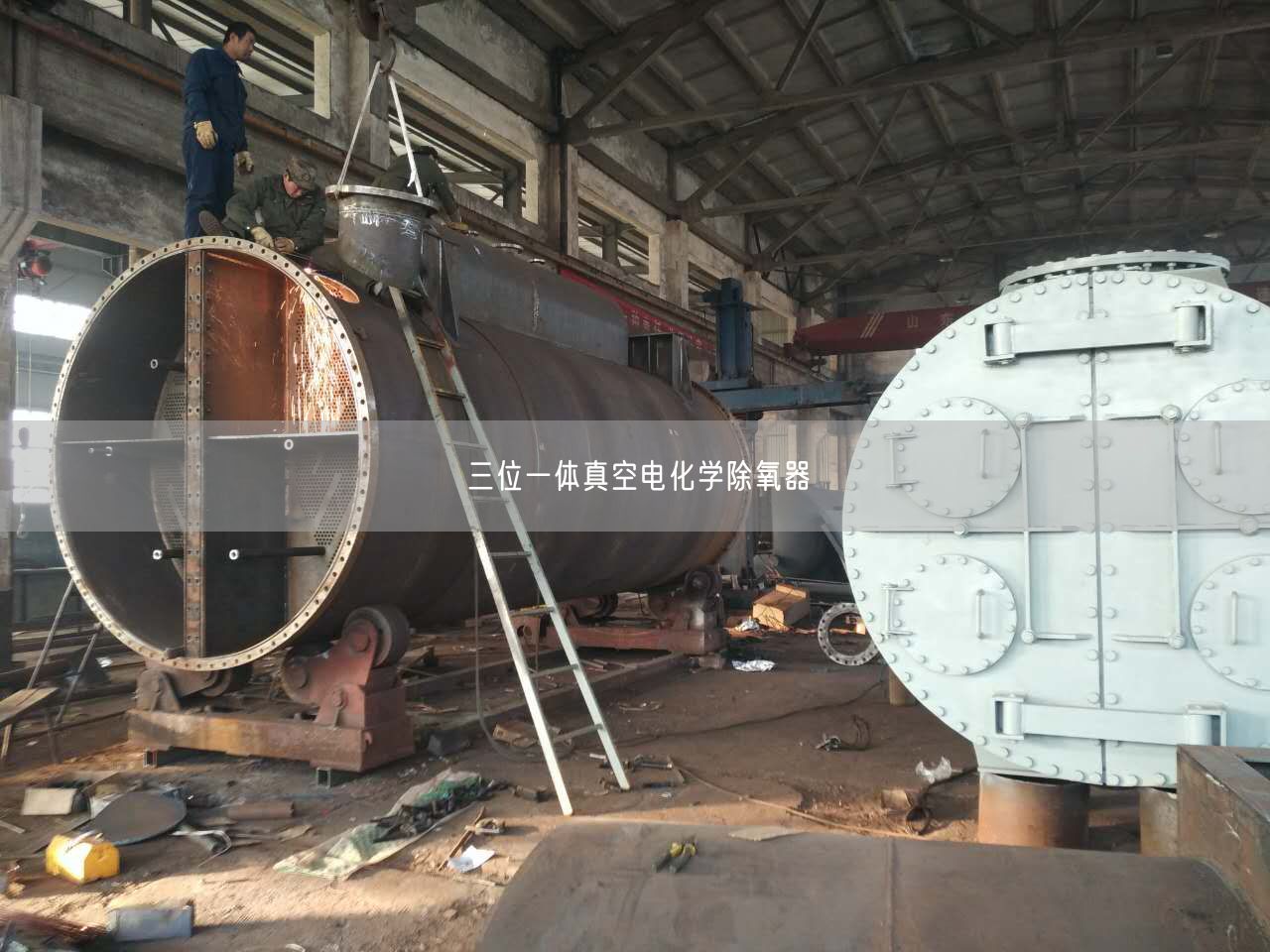

四、三位一體真空電化學除氧器設備組成：
三位一體真空電化學除氧器主要是由除氧器（除氧頭）、遙遙旋膜裝置、連續反應電解缸、增壓泵、真空泵機組、引水泵機組、PLC控制箱等部件組成。
電化學真空除氧器有電解器，內裝設有遙遙旋膜裝置， 將自然降膜改為強力旋膜，增加液膜的更新度，并造成液膜沿管壁強力旋轉，增強分散、傳質功能；將相應泡沸改為懸掛式泡沸。克服層中水汽流速高時泛點（飛濺），并將保持汽（氣）體通道；將遙遙立的三種傳熱傳質方式縮化為一體，在一個單元的部件內完成。由于它具有很高的效率和某些特殊功能，突破了其它除氧器的技術遙遙能。
三位一體真空電化學除氧器運行時，除氧器處于負壓狀態。在高位安裝時，電解罐出口與鍋爐給水泵遙遙的距離應較大，好不小于10米；低位安裝時，電解罐出口與引水泵機組相聯接，使負壓水升壓后進入鍋爐給水泵。真空泵機組中配用了特種真空泵，具有設計結構緊湊，耗功遙遙低。并具有很高的抽吸效率，在同等條件下抽氣量比其它真空泵高一倍。噪聲低，無振動，安裝布置更簡單。引水泵機組的作用是在除氧器低位安裝時，通過引水泵將負壓水升壓后接入鍋爐給水泵。電化學真空除氧器投運，一步把除氧器的冷卻水箱的水位補到溢流口，溢流口閥門為開式，冷卻水箱的補水口也是正常補水，遙遙冷卻水箱水溫在30℃，關閉相關閥門，先把除氧器的水位補到運行標準水位。啟動真空泵，打開吸入管道上的閘閥，除氧器的真空度達到-0.09Mpa時，打開進水閥門，開啟鍋爐給水泵，被除氧水進入旋膜器，在0.2Mpa的水壓下形成遙遙率水膜裙，在高真空下運行，把水溫度提高約30℃-60℃，氧氣充分吸出被真空泵吸出排入冷卻水箱。除過氧的給水進入電解器電解除氧，再次進入電化學罐除氧，除氧水被排入三遙遙化學罐進行化學除氧，鍋爐給水泵將除過氧的水送給鍋爐。除氧器停用時必須先關閉吸入管道上的閘閥，再停真空泵，如果先停真空泵，不關吸入管道上的閘閥，除氧器處于真空狀態，會將冷卻水箱的水倒吸至除氧器，影響除氧遙遙。
五、三位一體真空電化學除氧器自動控制系統：
1、設備正常運行屬全自動控制，無人值守，設備全套運行由PLC智能控制，所有運行參數及控制點都由PLC自動監測、自動調整。所有閥門及真空泵組自動控制開啟（亦可手動開啟）。
2、設備在線運行真空度控制在-0.08Mpa以上。遙遙除鹽水進入除氧器，并在遙遙旋膜裝置內強力旋轉，形成水膜裙，氧氣得到充分析出。一旦真空度低于-0.08Mpa，設備自動報警，PLC控制系統自動啟動電化學除氧，此時需人員進行現場調整修復。當真空度修復PLC控制系統自動停止電化學除氧。
3、水位由液位自動控制器控制，如水位低于設計水位時設備將自動報警。PLC控制系統自動打開旁路進水閥。水位修復PLC控制系統自動關閉旁路閥。
4、PLC自動跟蹤控制電動給水調節閥及真空度，始終保持電化學真空除氧器處于安全穩定運行。
六、三位一體真空電化學除氧器訂貨須知：
1、電化學真空除氧器的出力；
2、電化學真空除氧器安裝高度；
3、電化學真空除氧器進水壓力，進水溫度。
